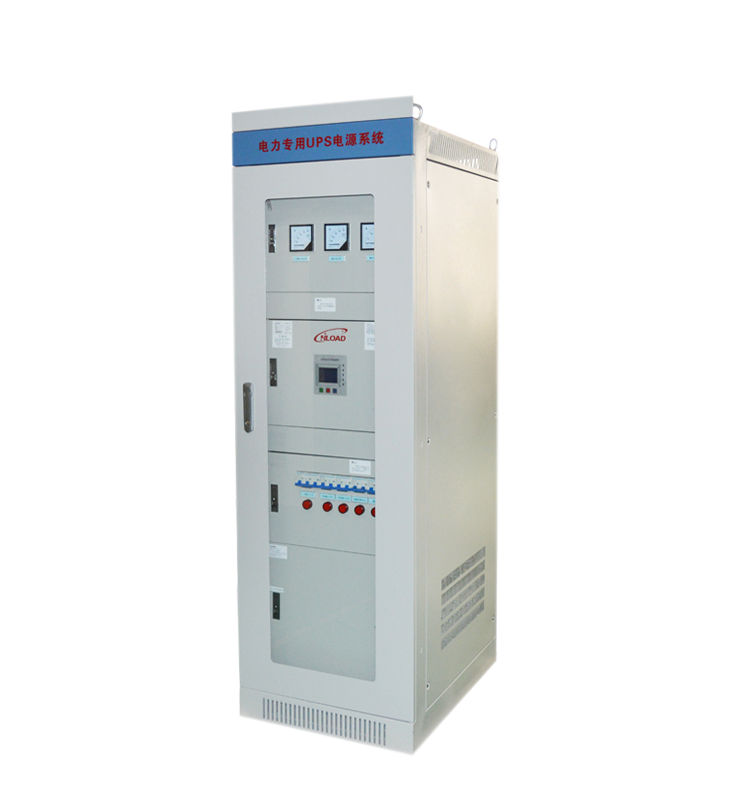

DL系列UPS3-120KVA

概述

     DL系列UPS，是我公司專為電力部門設計的在線式正弦波不間斷電源系統， 廣泛應用于發電廠、變電站、配電所等。該系列UPS采用CPU控制,運用高頻載波技術及IGBT功率器件， 具有雙變換、在線式、零轉換等特點。市電正常時， 單相220VAC（ 或三相380VAC） 經過隔離、整流濾波后變成直流,直流通過逆變器變成交流后再提供給負載供電； 若交流電網輸入異?；驍嚯姇r(shí)， 則由電力系統后備的110VDC或220VDC直流屏經逆止二極管逆變供電。當直流屏欠壓或斷電時 ， 靜態開關切換到旁路供電； 市電恢復正常時， 自動切換到市電逆變供電。若逆變器過載或故障時，轉為旁路供電，同時發出警告信號。DL系列是海諾泰公司是針對中國電力的發展需求，專為

發電廠.變電站.配電所設計的電源產品，具有雙變換在線式零延時轉換功能。主要用于電力遠動.RTU.電力載波.電力監控等。

主要性能特點
◆雙變換在線式工作模式,純正弦波輸出
◆三端口電氣隔離
◆CPU智能型檢測及控制
◆靜態開關零間斷切換
◆無源干接點和RS232/485監控
◆具有過壓、欠壓、過流、過熱、短路等多種保護功能
◆LCD,LED操作監控界面
◆采用電力標準屏柜設計
◆直觀的機械式表頭指示

主要技術參數

單進單出型

型號

DL1103

DL1108

DL1110

DL1115

標稱容量

3KVA

8KVA

10KVA

15KVA

工作方式及原理

在線式供電、靜態旁路開關(無間切換),雙重轉換技術，輸入輸出完全隔離

交流輸入

相數

單相三線single-phaseL,N+G

輸入電壓

220V±20%

輸入頻率

50HZ±10%

輸入功因

≥0.8

交流輸出

相數

單相三線single-phaseL,N+G

輸出電壓

220V±1%

輸出頻率

50/60±0.1HZ

輸出功因

0.8

輸出波形

正弦波

總諧波失真

線性負載<3%,非線性負載<5%

動態電壓瞬變范圍

±5%(負載0～100%躍變)

瞬間變恢復時間

<20ms

過載能力

>125%,1min;>150%,200ms

直流輸入

標稱直流電壓

110V/220V

直流電壓范圍

(90-150)/(180-300)

系統指標

滿載效率

>90%

切換時間

0ms

通訊接口

無源干接點/RS232

運行溫度

0-40℃

相對濕度

30%-90%(無凝結；Non-condensing)

運行高度

<2000m,超過此高度降額使用，每上升100m,額定功率下降1%,最高4000m

冷卻方式

強制通風(溫控式)

噪音

<60dB

<65dB

箱體顏色

灰白色(可選)

外形尺寸(W×D×H)mm

800x600x2260/800x800x2260

主機重量

230

330

380

460

選件

RS485/網絡適配器(SNMP)

輸入輸出配電柜/防雷裝置/旁路穩壓柜/可根據要求設計機柜尺寸


三進單出型

型號

DL3310

DL3315

DL3320

DL3330

DL3340

DL3360

DL3380

標稱容量

10KVA

15KVA

20KVA

30KVA

40KVA

60KVA

80KVA

工作方式及原理

在線式供電、靜態旁路開關(無間切換),雙重轉換技術，輸入輸出完全隔離

交流輸入

相數

三相五線

輸入電壓

220V±1%

輸入頻率

50/60HZ±10%

輸入功因

≥0.8

交流輸出

相數

單相三線single-phaseL,N+G

輸出電壓

380V±1%

輸出頻率

50/60±0.1HZ

輸出功因

0.8

輸出波形

正弦波

總諧波失真

線性負載<3%,非線性負載<5%

動態電壓瞬變范圍

±5%(負載0～100%躍變)

瞬變恢復時間

<20ms

過載能力

>125%,1min;>150%,200ms

直流輸入

標稱直流電壓

110V/220V

直流電壓范圍

(90-150V)/(180-300V)

系統指標

滿載效率

>90%

切換時間

0ms

通訊接口

無源干接點/RS232

運行溫度

0-40℃

相對濕度

30%-90%(無凝結；Non-condensing)

運行高度

<2000m,超過此高度降額使用，每上升100m,額定功率下降1%,最高4000m;

冷卻方式

強制通風(溫控式),智能風扇

噪音

<60dB

<65dB

箱體顏色

灰白色(可選)

外形尺寸(WxDxH)mm

800x600x2260/800x800x2260

1000x800x2260

主機重至

258

350

400

480

580

650

900

選件

RS485/網絡適配器(SNMP)

輸入輸出配電柜/防雷裝置/旁路穩壓柜/可根據要求設計機柜尺寸


三進三出型

型號

DL3310

DL3315

DL3320

DL3330

DL3340

DL3360

DL3380

標稱容量

10KVA

15KVA

20KVA

30KVA

40KVA

60KVA

80KVA

工作方式及原理

在線式供電、靜態旁路開關(無間切換),雙重轉換技術，輸入輸出完全隔離

交流輸入

相數

三相五線

輸入電壓

380V±20%

輸入頻率

50HZ±10%

輸入功因

≥0.8

交流輸出

相數

三相五線

輸出電壓

380V±1%

輸出頻率

50/60±0.1HZ

輸出功因

0.8

輸出波形

正弦波

總諧波失真

線性負載<3%,非線性負載<5%

動態電壓瞬變范圍

±5%(負載0～100%躍變)

瞬變恢復時間

<20ms

過載能力

>125%,1min;>150%,200ms

直流輸入

標稱直流電壓

110V/220V

直流電壓范圍

(90-150V)/(180-300V)

系統指標

滿載效率

>90%

切換時間

0ms

通訊接口

無源干接點/RS232

運行溫度

0-40℃

相對濕度

30%-90%(無凝結；Non-condensing)

運行高度

<2000m,超過此高度降額使用，每上升100m,額定功率下降1%,最高4000m;1%

冷卻方式

強制通風(溫控式),智能風扇

噪音

<60dB

<65dB

箱體顏色

灰白色(可選)

外形尺寸(WxDxH)mm

800x600x2260/800x800x2260

1000x800x2260

主機重量

278

380

430

510

620

690

940

選件

RS485/網絡適配器(SNMP)

輸入輸出配電柜/防雷裝置/旁路穩壓柜/可根據要求設計機柜尺寸
