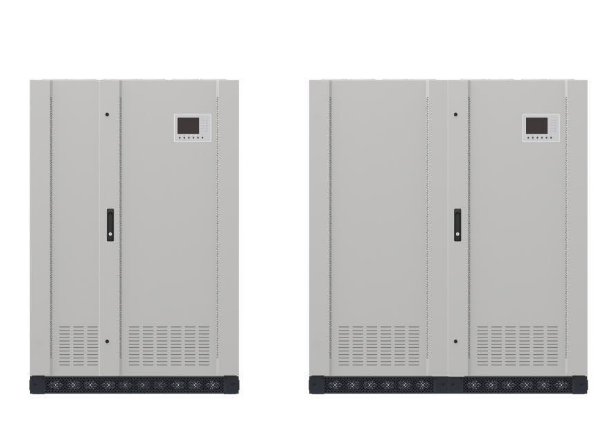

工業級UPS系列（10K-800KVA）

概述
      工業級UPS系列，是針對電廠、石化、冶金行業或其他常規設備供電系統等相對特殊的運行環境而專門設計的，采用輸入輸出雙隔離設計，有效增強UPS抗電壓和負載的沖擊能力；采用先進的DSP數字控制技術、使整機具有很高的可靠度和快速的暫態反應；整機采用模塊化的設計，維護非常簡單。

適用范圍
電廠、石油石化、冶金行業、印刷行業、制造行業

產品特點
1.物理環境
所有電路板均噴涂防腐蝕絕緣漆，具有絕緣、防潮、防漏電、防震、防 塵、防腐蝕、防老化、耐電暈?zāi)芰?/span>
通風方式下進上出，自然對流，獨立風道,熱分流設計適應高溫、高濕、粉塵、鹽堿、腐蝕性氣體、震動等惡劣的工作環境

2.電力環境
極寬的輸入電壓和頻率范圍，可適應惡劣的電網環境能夠承受劇烈的負載波動沖擊，抵御和消除各種電網質量問題，如諧波 過壓、欠壓、 突波、電壓下陷、停電、過載、短路、浪涌電流等發電機模式下，兼容錯相運行

3.負載環境
適應于各種工況負載，如重載機械、生產線設備、DCS系統在沒有市電的情況下可通過電池實現直流冷啟動堅固設計，可承受強過載和短路電流沖擊與負功

4.可靠性
設計壽命大于20年，可在40攝氏度的環境溫度下正常工作，多機并聯實現冗余或增容，確保負載在各種情況下的供電安全，可接入兩路獨立的市電，適應雙電源供電系統，輸入和輸出隔離變壓器可以實現UPS完全電隔離，三進單出UPS可以外接蓄電池組或220伏直流屏，邏輯電源均采用冗余設計

5.安裝和維護
全正面安裝與維護設計，易于集成到整體系統中（發電機，配電柜）

6.定制化
特殊尺寸、特殊顏色 、特殊防護等級

7.尺寸
（寬度800MM-2000mm,深度800，高度1800mm 2260mm）三進單出10K-120K（直流母線：110V220V384V）三進三出10K-200K（直流母線：384V）

技術規格和參數如下：
三進單出384V

機種

Giant  iND 31-10K

Giant iND 31-20K

Giant iND 31-30K

Giant  iND 31-40K

Giant iND 31-60K

Giant iND 31-80K

Giant iND

31-100K

Giant iND

31-120K

容量

10KVA/8KW

20KVA/16KW

30KVA/24KW

40KVA/32KW

60KVA/48KW

80KVA/64KW

100KVA/80KW

120KVA/96KW

輸入

額定電壓

3x380VAC(3相+地線或3相+N線+地線)

電壓范圍

304VAC~456VAC

頻率范圍

50Hz±5 Hz(±10%)

輸出

額定電壓

220VAC/230VAC/240VAC(可選)

接線方式

單相3線(1相+N線+地線)

輸出波形

純正弦波

輸出電壓

穩態

±1%

穩壓精度

動態

±5%

輸出頻率

50Hz

輸出頻率精度

±1%

頻率跟蹤范圍

±5Hz(等同旁路工作范圍)

頻率跟蹤速率

1~2Hz/秒

輸出頻率

0.8

輸出電流峰值系數

3:1

輸出波形失真度(THDv)

<2%(線性負載)

<4%(非線性負載)

動態電壓瞬變范圍

0%-100%-0%(R負載)<±5%:20%->100%-20%(R負載)<±3%

電壓瞬變恢復時間(第三等級)

0%~100%RCD負載：<60 ms恢復到額定電壓的90%

輸出電壓相位偏差

120°±1%(平衡負載)

120°±2%(半載不平衡負載)

轉換時間

0毫秒

過載能力

0%~110%可持續運行；110%~150%可運行1~10分鐘；>160%可運行200毫秒

短路能力

60~100毫秒

暫態響應時間

<5毫秒

旁路

接線方式

三相3線(1相+N線+地線)

輸入電壓范圍

220VAC±25%

過載能力

1.5ln~1.8于1小時到30秒內

短路能力

1.8ln~>2.0于30秒~200毫秒內

系統

效率(線性負載)

≥90%

節能模式(非并聯機型)

有

緊急開關

有

安規標準

IEC 61000-4-5浪涌保護，IEC 62040-2 EMC/EMI,IEC 62040-1安規

電池/充電

整流器

整流器

6脈沖



整流器電壓

384VDC



充電電壓

395VDC~435VDC(可調整)



充電電流(最大)

20A

40A

40A

40A

40A

40A

40A

40A

電池

電池型號

鉛酸電池



數量

29~32可調整



直流逆二極管

有



冷啟動

有

物理性能

IP防護等級

IP20(預設),IP21/IP31(可選)

機柜尺寸(深X寬X高)mm

800×800x1800

800x1200x1800

機柜凈重(公斤)

360

400

337

490

610

680

900

920

使用環境

工作溫度

0~35°C持續運行，40°℃時滿載運行8小時(額定輸入電壓，電池充電，無過載),45°C時降至85%線性載

相對濕度

0~90%不結露

噪音

少于70bB@1米

控制管理

Modbus     RS-232/RS485

支持Window®2000/2003/XP/Vista/2008/7/8,Linux和MAC

干接點接口

6個輸出接點及2個輸入接點

可選SNNP

電源管理支持SNMP管理與網絡管理


三進三出384V

機種

Giant iND
33-10K

Giant iND
33-15K

Giant iND
33-20K

Giant iND

33-30K

Giant iND
33-40K

Giant iND
33-60K

Giant iND
33-80K

Giant iND
33-100K

Giant iND
33-120K

Giant iND
33-160K

Giant iND
33-200K

Giant iND
33-250K

Giant iND
33-300K

Giant iND
33-400K

容量

10KVA/
8KW

15KVA/ 12KW

20KVA/ 16KW

30KVA/
24KW

40KVA/
48KW

60KVA/
48KW

80KVA/
64KW

100KVA/
80KW

120KVA/
96KW

160KVA/
128KW

200KVA/
160KW

250KVA/
200KW

300KVA/
240KW

400KVA/
320KW

                            輸入

額定電壓

3×380VAC/400VAC/415VAC(3相+N或3相+N線+地線)

電壓范圍

304VAC~456VAC

頻率范圍

50Hz±5 Hz(±10%)

                             輸出

額定電壓

220VAC/230VAC/240VAC(可選)

接線方式

三相5線(3相+N線+地線)

輸出波形

純正弦波

輸出電壓

穩壓精度

穩態

±1%

動態

±5%

輸出頻率

50Hz

輸出頻率精度

±1%

頻率跟蹤范圍

±5Hz(等同旁路工作范圍)

頻率跟蹤速率

1~2Hz/秒

輸出頻率

0.8

輸出電流峰值系數

3:1

輸出波形失真度(THDv)

<2%(線性負載)

<4%(非線性負載

動態電壓瞬變范圍

0%->100%-0%(R負載)<±5%:20%->100%-20%(R負載)<±3%

電壓瞬變恢復時間(第三等級)

0%~100%RCD負載：<60 ms恢復到額定電壓的90%正常電壓

輸出電壓相位偏差

120±1%  (平衡負載)

120°±2%(半載不平衡負載

轉換時間

0亳秒

過載能力

0%~110%可持續運行；110%~150%可運行1~10分鐘；>160%可運行200毫秒

短路能力

60~100毫秒

暫態響應時間

<5毫秒

                               旁路

接線方式

三相5線(3相+N線+地線)

輸入電壓范圍

220VAC±25%

過載能力

1.5ln~1.8于1小時到30秒內

短路能力

1.8ln~>2.0于30秒~200毫秒內

系統

效率(線性負載)

90%

90%

91%

91%

91%

91%

92%

92%

92%

92%

92%

92%

93%

93%

節能模式(非并聯機型)

無

緊急開關

有

安規標準

IEC 61000-4-5突波電擊保護

電池/充電



整流器

整流器

6脈沖

6脈沖或12脈沖

整流器電壓

384VDC

充電電壓

395VDC~435VDC(可調整)

充電電流(最大)

20A

20A

40A

40A

40A

40A

40A

40A

40A

50A

50A

50A

70A

70A

電池

電池型號

鉛酸電池

數量

29~32可調整

直流逆二極管

無

冷啟動

有

                                  物理性能

IP防護等級

IP20(預設),IP21/IP31(可選)

機柜尺寸(深X寬X高)mm

800x800x1800

800x1200x1800

800x1600x1800

850x1630x1900

900x1800x1900

機柜凈重(公斤)

260

270

330

390

427

482

563

760

807

896

1131

1750

2100

2500

                                使用環境

工作溫度

O~35°C持續運行，40°℃時滿載運行8小時(額定輸入電壓，電池充電，無過載),45°℃時降至85%線性載

相對濕度

0~90%不結露

噪音

少于70bB@1米

少于72bB@1米

控制管理



Modbus RS-232/R5485

支持Window®2000/2003/XP/Vista,Window®2008/7/8,Linux和MAC

干接點接口

6個輸出，2個輸入

可選SN NP

電源管理支持SNMP管理與網絡管理

 三進三出480V

機種

Giant iND 33-100K

Giant iND
33-120K

Giant iND
33-160K

Giant iND
33-200K

Giant iND
33-250K

Giant iND
33-300K

Giant iND
33-400K

Giant iND
33-500K

Giant iND
33-600K

Giant iND 33-800K

容量

100KV A/90KW

120KVA/
108KW

160K VA/
144KW

200KVA/
180KW

250KVA/
225KW

300KVA/
270KW

400KVA/
360KW

500KVA /
450KW

600KVA/
540KW

800KVA/
720KW

輸入

額定電壓

3×380VAC/400VAC/415VAC(3相+地線)

電壓范圍

304VAC~456VAC

頻率范圍

45Hz-65 Hz

輸出

額定電壓

380VAC/400VAC/415VAC(可選)

接線方式

三相5線(3相+N線+地線)

輸出波形

純正弦波

輸出電壓

穩壓精度

穩態

±1%

動態

±5%

輸出頻率

50Hz或65Hz

輸出頻率精度

±0.05%

頻率跟蹤范圍

±5Hz(等同旁路工作范圍)

頻率跟蹤速率

1~2Hz/秒

輸出頻率

0.9

輸出電流峰值系數

3:1

輸出波形失真度(THDv)

<1%（線性也載）

<3%(非線性負載）

動態電壓瞬變范圍

0%->100%-0%負載：≤1%

電壓瞬變恢復時間(第三等級)

0%~100%RCD負載：<20毫秒恢復到額定電壓的90%

輸出電壓相位偏差

120°±1%

轉換時間

0毫秒

過載能力

110%可運行60分鐘，125%可運行10分鐘，150%可運行1分鐘，200%可運行7秒鐘

短路能力

180%負載時1秒鐘保護

暫態響應時間

<10毫秒

旁路

接線方式

三相5線(3相+N線+地線)

輸入電壓范圍

220VAC±15%(設置范圍±10%~25%

過載能力

110%可運行60分鐘；125%可運行10分鐘；150%可運行1分鐘

短路能力

1秒(功率x7),500毫秒(功率×8),200毫秒(功率x9),100毫秒(功率x10),100毫秒(功率x14)

系統

效率(線性負載

93%

93%

93.5%

93.5%

93.5%

93%

93%

93%

93%

94.5%

節能模式(非并聯機型)

有

緊急開關

有

安規標準

EC 60529 IEC 60664 IEC 60775

電池/充電

堅沉器

整流器

IGBT

整流器電壓

480VDC

充電電壓

524VDC~576VDC(可調整)

542VDC~576VDC(可調整)

充電電流(最大)

20A

24A

32A

40A

50A

50A

70A

70A

70A

135A



電池

電池型號

鉛酸電池

數量

40~43顆可調整

直流逆二極管

無

冷啟動

有

物理性能

IP防護等級

IP20(預設)

機柜尺寸(深X寬X高)mm

850x800x1900

850x1200x1800

1000x1500x1900

1000x2100x1900

1000x3200 x1900

機柜凈重(公斤】

656

700

800

910

1000

1400

1700

2100

2400

3950

使用環境

工作溫度

0~35°C持續運行，40°℃時滿載運行8小時(額定輸入電壓，電池充電，無過載),45°℃時降至85%線性載

相對濕度

0~90%不結露

噪音

少于70bB@1米

少于72bB@ 1米

控制管理

Modbus     RS-232/RS485

支持Window®2000/2003/XP/Vista,Window®2008/7/8,Linux和MAC

干接點接口

3個輸出，2個輸入

可選SN NP

電源管理支持SNMP管理與網絡管理
