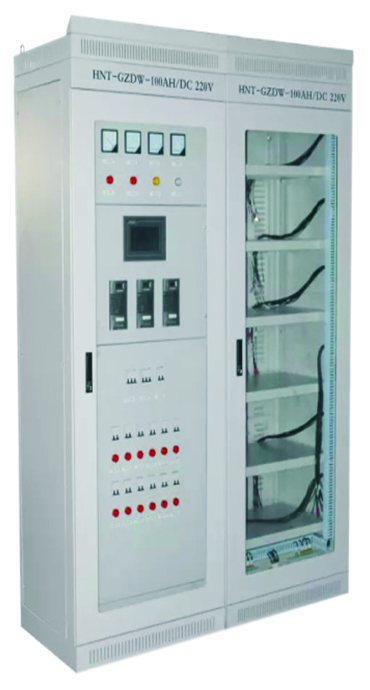

GZDW微機型高頻直流屏電源系統

概述
GZDW 系列微機控制型直流屏，適用于不同電壓等級的變電站、發電廠、工礦企業、電氣化鐵路以及高層建筑等領域，可作為高壓開關、繼電保護、自動裝置的操作電源和控制電源。其設計目標是安全。穩定，智能。易用。系統采用一體化設計思想，由監控模塊、整流模塊、絕緣監測模塊、電池巡檢模塊、開關量監測模塊、降壓模塊等構成，具有技術先進、配置合理、測控智能化、操作簡便等特點。可與上位機通訊，方便地實現“遙測、遙控、遙信、遙調”四遙功能，是無人值守的理想直流電源設備。

系統功能及特點
●雙路交流輸入自動切換，確保系統正常運行；
●超寬的電壓輸入范圍，電網適用性強，可用于環境相對惡劣的場所。
●采用高頻開關電源技術， N+1冗余模塊化設計，選配靈活，擴容方便，可靠性高。
●整流模塊采用帶電熱插拔技術，在線維護，方便快捷；
●充電模塊采用國際最新軟開關技術，轉換效率高，電磁干擾小。
●硬件低差自主均流技術，模塊間輸出電流不平衡度典型值±3%。
●監控可選用液晶屏、觸摸屏、彩色觸摸屏，大屏幕圖文顯示，界面友好豐富，操作簡單方便；
●監控實時對系統運行實施全面監測和控制，可進行系統設置、信息查詢，也可通過后臺監控和遠程監控對系統實施“遙測、遙控、遙信、遙調”四遙功能，實現無人值守；
●監控可自動對蓄電池電壓、充放電電流及蓄電池溫度補償精確管理，具有過欠壓、過溫告警及故障告警，確保蓄電池工作在最佳狀態，延長蓄電池的使用壽命；
●具備手動、自動調壓功能及支路絕緣檢測功能；
●可靠的防雷和高度的絕緣防護措施，確保系統和人身安全；
●提供RS232、RS485兩種通訊接口，和RTU、CDT、MODBUS三種通訊規約選擇；
●備有擴展接口可接入外部其他設備；

主要技術指標

名稱	指標
	110V系列	220V系列
輸入方式	單相電源L/N/PE或者三相四線制+G
輸入電壓	80 -285Vac或者380%Vac±15%
頻率	45~55HZ
直流饋出回路	依據實際情況確定
浮充電壓	120VDC	242VDC
均勻電壓	124VDC	253VDC
紋波系數	≤0.5%(典型值0.5%)
穩壓精度	≤±0.5%(典型值0.1%)
穩流精度	≤±0.5%
充電模塊間電流不均衡度	≤±0.5%(典型值3%,50%～100%額定負載)
輸入過壓切換點	270±5Vac	470±5Vac
輸入欠壓切換點	187±5Vac	324±4Vac
充電模塊輸入欠壓告警	99V	198V
輸出對地	2kVac,漏電流≤30mA,時間1min,無飛弧
輸入對地
輸入對輸出
工作環境溫度	0℃~40℃
存儲環境溫度	-25~70℃(不含電池)
噪音	≤55dB
單個機柜外形尺寸(高X寬X深)	2260mm800mm600mm
單個機柜重量	<200Kg(不包括模塊、監控單元和降壓硅鏈)
